<h4>Глава 1. Построение сеток с использованием препроцессора GAMBIT</h4>

1.7. Задания

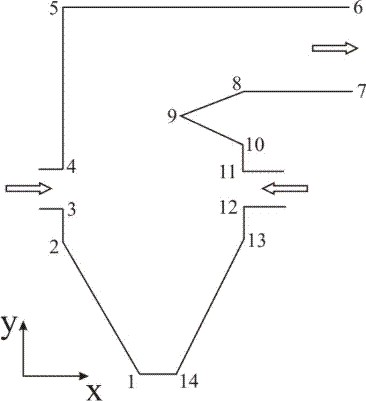

1. Сгенерировать расчётную сетку для 2D модели топки котла, сжигающего пылеугольное топливо. Стрелками отмечены границы области, где топливовоздушный поток поступает в топку и где продукты сгорания покидают её. Координаты опорных точек представлены в таблице.

N	x	Y
1	4	0
2	0	4
3	0	6
4	0	7
5	0	18
6	11	18
7	11	13
8	9	13
9	7	11
10	9	9
11	9	7
12	9	6
13	9	4
14	5	0

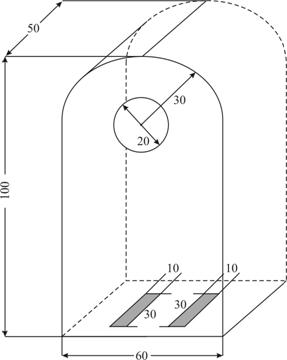

2. С помощью программы GAMBIT сгенерировать расчётную сетку для 3D модели камеры сгорания. Устройства подачи топливовоздушной смеси прямоугольного сечения расположены в нижней части топки. Отверстие диаметром 20 предназначено для отвода образовавшихся продуктов сгорания. Оценить качество построенной сетки.

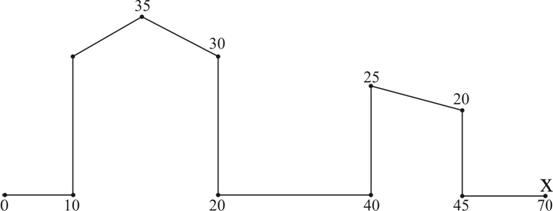

3. С помощью программы GAMBIT построить расчётную сетку для моделирования течения в 2D уличном каньоне. Верхняя граница области расположена на высоте 100 единиц. Оценить качество построенной сетки.

4. С помощью GAMBIT построить расчётную сетку для канала, изменяющего направление потока на 180°. Ширина канала 20, радиус поворота – 50, длина участков с прямолинейными образующими равна 150. Оценить качество построенной сетки.

5. С помощью программы GAMBIT построить расчётную сетку для моделирования 3D течения над плоской пластиной с выемкой, имеющей форму полусферы.

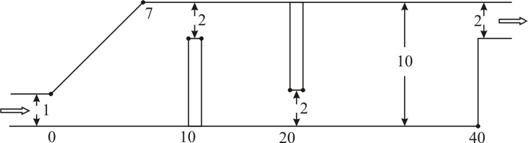

6. С помощью программы GAMBIT построить расчётную сетку для моделирования 2D течения в газоходе. Толщина перегородок составляет 0.2. Длина газохода 40, первая перегородка располагается на расстоянии 10 от выхода, вторая – 20. Оценить качество построенной сетки.

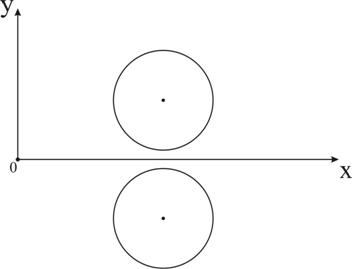

7. С помощью программы GAMBIT построить расчётную сетку для моделирования обтекания двух цилиндров, расстояние между которыми равно 0.2*диаметр цилиндра. Область исследования ограничить квадратом с размерами 5x5 диаметров цилиндров.

8. С помощью программы GAMBIT построить расчётную сетку для течения в сопле, площадь поперечного сечения которого изменяется в зависимости от расстояния от наиболее узкого сечения по следующей формуле: S(x)=0.1+x², -0.5 ≤ x ≤ 0.5.

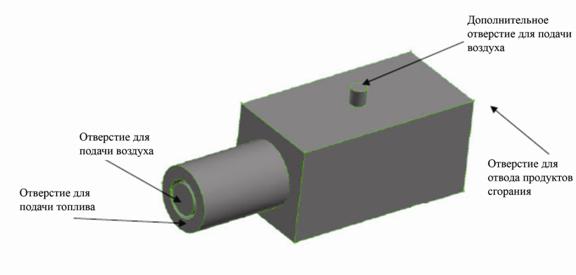

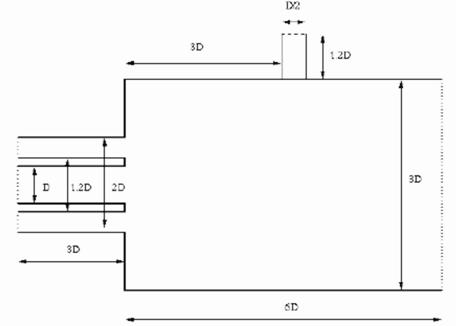

9. С помощью программы GAMBIT сгенерировать расчётную сетку, используя различные схемы построения (mapping, triangular paving, quadrilateral paving), для 3D модели камеры сгорания. Подача воздуха в топку осуществляется через трубку с диаметром D = 2.5, которая находится внутри канала с поступающим в камеру сгорания топливом. В данной геометрической конфигурации камеры сгорания осуществляется дополнительная подпитка воздухом через отверстие, расположенное сверху.
